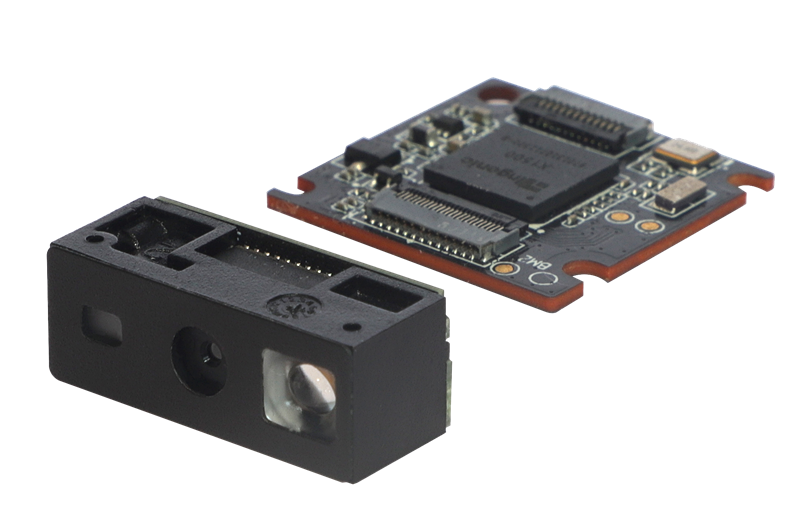

新大陸NLS-EM2596嵌入式條碼掃描模塊
新大陸NLS-EM2596嵌入式條碼掃描模塊采用新大陸第六代核心解碼技術，使用新的1280*800高清影像感測器，搭配激光十字對焦，戶外陽光下依然清晰可見，確保準確的掃描條碼，大幅度減小體積，可滿足各類小型化應用的需求，適合PDA設備配套、平板設備配套、輕薄型設備配套、傳統自助設備配套、條碼槍等設備集成。
詳細介紹
-
NLS-EM2596嵌入式條碼掃描模塊簡介
新大陸NLS-EM2596嵌入式條碼掃描模塊采用新大陸第六代核心解碼技術，使用新的1280*800高清影像感測器，搭配激光十字對焦，戶外陽光下依然清晰可見，確保準確的掃描條碼，大幅度減小體積，可滿足各類小型化應用的需求，適合PDA設備配套、平板設備配套、輕薄型設備配套、傳統自助設備配套、條碼槍等設備集成。
NLS-EM2596嵌入式條碼掃描模塊特性
◆ 核心技術
采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。
◆ 清晰的瞄準模式
即使在明亮的陽光下，也能提供清晰的激光十字瞄準，確保準確的掃描條碼。
◆ 綠色低功耗
采用自主的 核心技術，大大降低運行功耗，延長設備使用壽命。
◆ 高集成度
解碼板和攝像頭分體式設計，大幅度減小體積，可滿足各類小型化應用的需求。
NLS-EM2596嵌入式條碼掃描模塊詳細參數
掃描性能
圖像傳感器
像素為1280×800的 CMOS傳感器
照明
對焦
暖白光LED
紅色激光650nm
識讀碼制
2D
PDF417, QR Code, Data Matrix, 漢信碼, Micro PDF417, GM Code，Micro QR, Code One, etc.
1D
Code 11, Code 128, Code 39, GS1 128(UCC/EAN-128), AMI 128, Codabar, ISBT 128,Code 93, UPCA, UPCE, Coupon, GS1 Composite, EAN13, EAN8, ISSN, ISBN, Interleaved 2/5, Matrix 2/5, ITF14, ITF6, Industrial 2/5, Standard 2/5, China Post 25, MSI Plessey, Plessey, GS1 Databar(RSS),
Code 49, Code 16K, etc.
識讀精度*
≥3mil
典型識讀景深*
EAN-13 (13mil)
70mm~500mm
PDF417 (6.7mil)
70mm~225mm
Code39 (5mil)
90mm~265mm
Data Matrix (10mil)
65mm~215mm
QR Code (15mil)
40mm~295mm
符號反差*
≥25%
條碼靈敏度**
傾斜±60°，偏轉±60°，旋轉360°
視場角度
水平42°，垂直28°
機械/電氣
參數
通訊接口
TTL-232,USB
外觀尺寸
圖像采集器
21.5(W)×10.2(D)×8.6(H)（最大值）
解碼板
21.5(W)×21.5(D)×4.2(H)（最大值）
重量
4g
工作電壓
3.3 VDC±5%
額定功耗
888mW(典型值)
電流@3.3 VDC
工作
269mA(RMS典型值)，399mA(RMS最大值)
空閑
<70mA
睡眠
<1mA
環境參數
工作溫度
-20℃~+60℃
儲存溫度
-40℃~+70℃
工作濕度
5%~95%（無凝結）
環境光照
0~100,000LUX
國際認證
FCC Part15 Class B，CE EMC Class B，ROHS
配件列表
開發板
開發板帶觸發按鍵和蜂鳴器，具備RS232和USB
數據線
USB
USB數據線，用來連接開發板和信息接收主機
RS-232
RS232數據線，用來連接開發板和信息接收主機。
電源適配器
5V電源適配器，配合RS232數據線給開發板供電
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；紙質碼使用新大陸制定的測試樣碼
**測試條件：測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
1D：code128; 5 Bytes; 最小條空寬度=10 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
